Геосинтетика в создании дренажных систем и гидроизоляции фундаментов

Современные материалы для строительства позволяют значительно уменьшить расходы на эксплуатацию и ремонт дома, создав эффективные дренажные системы и гидроизоляционные прослойки. Качественно защитить от влаги подвал и фундамент коттеджа поможет современная геосинтетика – дорнит и геомембраны.

Даже в летний период температура в подвальном помещении часто оказывается ниже так называемой «точки росы», из-за чего на стенах образуется конденсат и возникает плесень и грибок. Чтобы избежать неприятного запаха и образования грибка, при влагозащиты подвалов и фундаментов необходимо использовать прогрессивные дренажные и гидроизоляционные материалы, не подверженные влиянию влаги, плесени и химикатов, а также имеющие большой запас прочности на разрыв и растяжение.

Устройство дренажа подвалов и фундаментов на основе геотекстиля

Создание эффективной дренажной системы рекомендовано при строительстве домов и коттеджей на любых водонасыщенных грунтах, на глинистых почвах, в случае близкого залегания грунтовых вод, а также на подтопляемых участках. Качественный отвод влаги значительно продлевает срок эксплуатации опорных конструкций и предохраняет от намокания теплоизоляционные материалы.

Классическая дренажная система (рис.1) представляет собой систему дрен (водоотводящих труб с перфорацией), окруженных слоем гравия и фильтрующей оболочкой из геотекстиля. Проникая сквозь геополотно, вода проходит через слой гравия, собирается в трубах и сливается в колодец или отстойник.

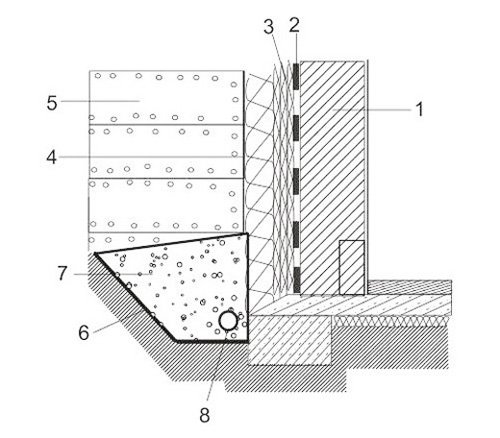

Рисунок 1: 1 - стена подвала; 2 - мастика; 3 - экструдированный пенополистирол; 4 - дренажная плита; 5 - грунт; 6 - геотекстильное полотно (дорнит); 7 - гравийная прослойка; 8 - дренажная труба

Залогом долговечности дренажной системы является использование качественного фильтрационного материала – задерживая частицы почвы, он не позволяет дренам заиливаться и увеличивает срок эксплуатации всей водоотводящей конструкции до 15-25 лет. Еще несколько десятилетий назад в качестве фильтра использовались такие натуральные материалы, как мох. С появлением на рынке геотекстиля эффективность подземного дренажа значительно увеличилась.

Этапы создания дренажной системы

• Ниже уровня пола в подвальном помещении прокладываются траншеи для дренажных труб;
• Траншеи выстилают геотекстильным полотном;
• Засыпается слой гравия;
• Дренажные трубы укладываются с уклоном около 5%;
• Засыпается второй слой гравия;
• Геотекстильное полотно оборачивается вокруг гравийного слоя с нахлестом 25-30 см.;
• Конструкция засыпается грунтом.

На сегодняшний день на рынке представлен геотекстиль двух разновидностей – тканое геотекстильное полотно (геоткань) и нетканый геотекстиль (дорнит). Тканое геополотно обладает невысокой водопроницаемостью и эластичностью, зато имеет прекрасные прочностные характеристики. Нетканые материалы уступают геотканям по прочности, но обладают высокой водопроницаемостью и эластичностью. Именно нетканый геотекстиль в большинстве случаев является оптимальным решением для создания фильтрационных оболочек для дренажных систем.

Нетканое полотно имеет удлинение при разрыве до 70% и изготавливается из бесконечных полимерных волокон, хаотично скрепленных термическим или механическим (иглопробивным) способом. Эталоном качества в своей категории считается нетканый геотекстиль Typar от крупного американского бренда DuPont Geosynthetics, широко применяемый для устройства дренажных систем, ландшафтного дизайна и дорожного строительства.

Гидроизоляция подвалов с помощью геомембран

Утепление внешних стен фундамента позволяет значительно снизить теплопотери и увеличить уровень комфорта на цокольном этаже и в подвальном помещении. Использование геомембраны в качестве влагозащитной прослойки позволяет предохранить от воды и конденсата слой теплоизоляционного материала (пенополистирола, гипсокартона) и дополнительно повысить энергоэффективность всей конструкции. Благодаря своей универсальности и прочности геомембрана может использоваться в рамках различных конструктивных решений для утепления внешних стен подвальных помещений (рис.2) и фундаментов с теплым полом (рис.3).

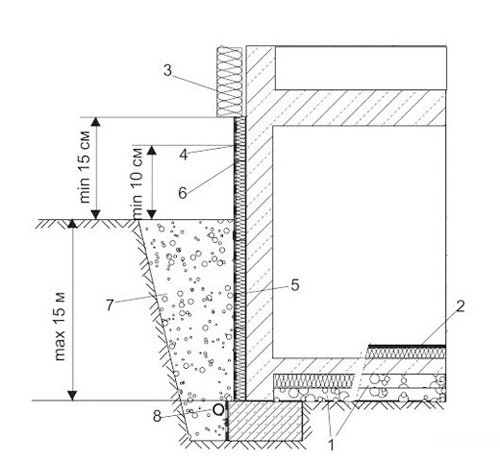

Рисунок 2: 1 - щебеночное основание; 2 - пол; 3 - утепление наружной стены; 4, 5 - теплоизоляция; 6 - гидроизоляция; 7 - гравийная прослойка или песок; 8 - перфорированные трубы для дренажа.

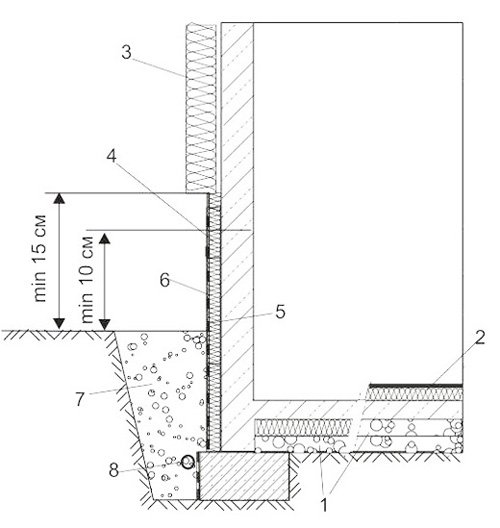

Рисунок 3: 1 - щебеночное основание; 2 - пол; 3 - утепление наружной стены; 4, 5 - теплоизоляция; 6 - гидроизоляция; 7 - гравийная прослойка или песок; 8 - перфорированные трубы для дренажа.

Геомембраны представляют собой рулонный материал из полиэтилена высокой плотности, устойчивый к давлению и широко применяемый для гидроизоляции заглубленных сооружений – фундаментов, опорных конструкций, цокольных этажей. Наиболее популярные разновидности геомембран – продукты с рельефными выступами, создающие небольшой зазор между грунтом и стеной и обеспечивающие эффективный отвод грунтовой влаги и конденсата, а также дополнительную теплоизоляцию.

К основным преимуществам геомембран можно отнести простой монтаж, возможность контроля сварного шва при укладке, срок службы от 100 лет, устойчивость к механическим повреждениям и деформации, низким температурам, грибку и химическим агентам. Благодаря эластичности и высокой прочности на разрыв материал можно использовать для создания гидроизоляции объектов сложной геометрической формы. Дополнительным плюсом применения геомембран является снижение теплопотерь через фундамент и стены подвального помещения.
