Укрепление водопропускных труб и водосбросов
Водопропускные сооружения под насыпями автомобильных и железных дорог круглогодично подвергаются критическим гидродинамическим и гравитационным нагрузкам. При прохождении талых и ливневых вод в зонах входных и выходных оголовков труб возникают турбулентные потоки высокой скорости, вызывающие подмыв откосов, проседание дорожного полотна и разрушение грунтовой насыпи.
Применение коробчатых габионов в комплексе с разделяющим слоем из нетканого геотекстиля (дорнита) — нормативно утвержденное проектное решение для укрепления портальных стенок, открылков, гасителей скорости потока и водоотводных каналов.
Конструктивные элементы защиты водопропускных узлов

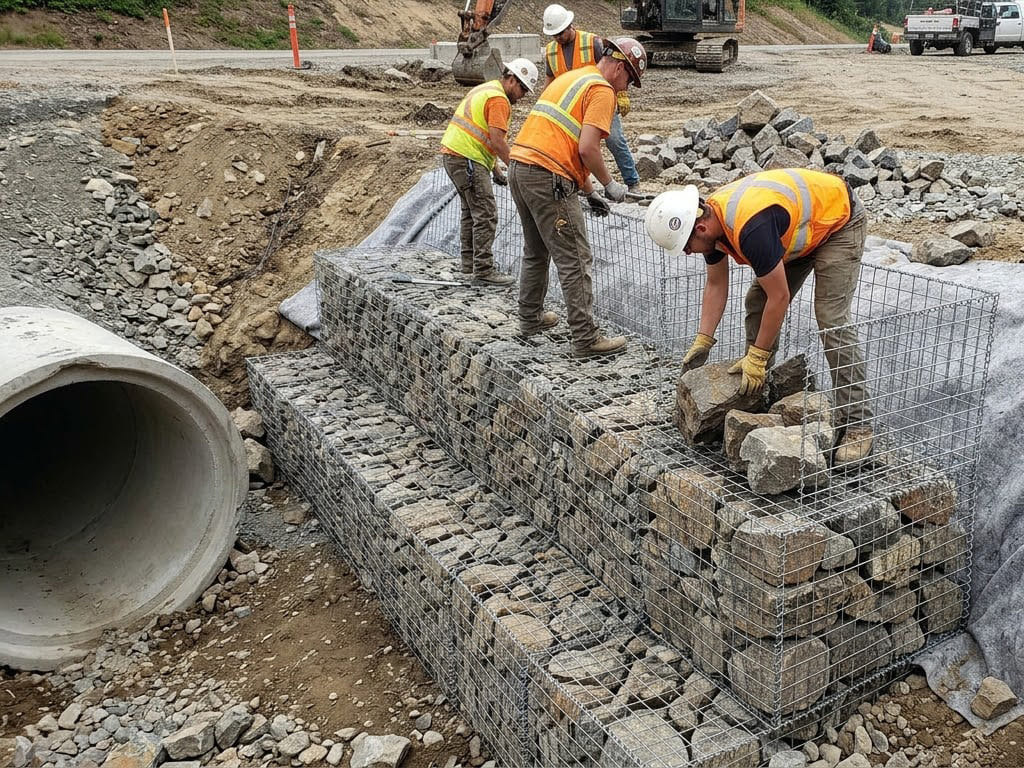

При возведении водопропускных узлов используются специализированные пространственные габионные конструкции:

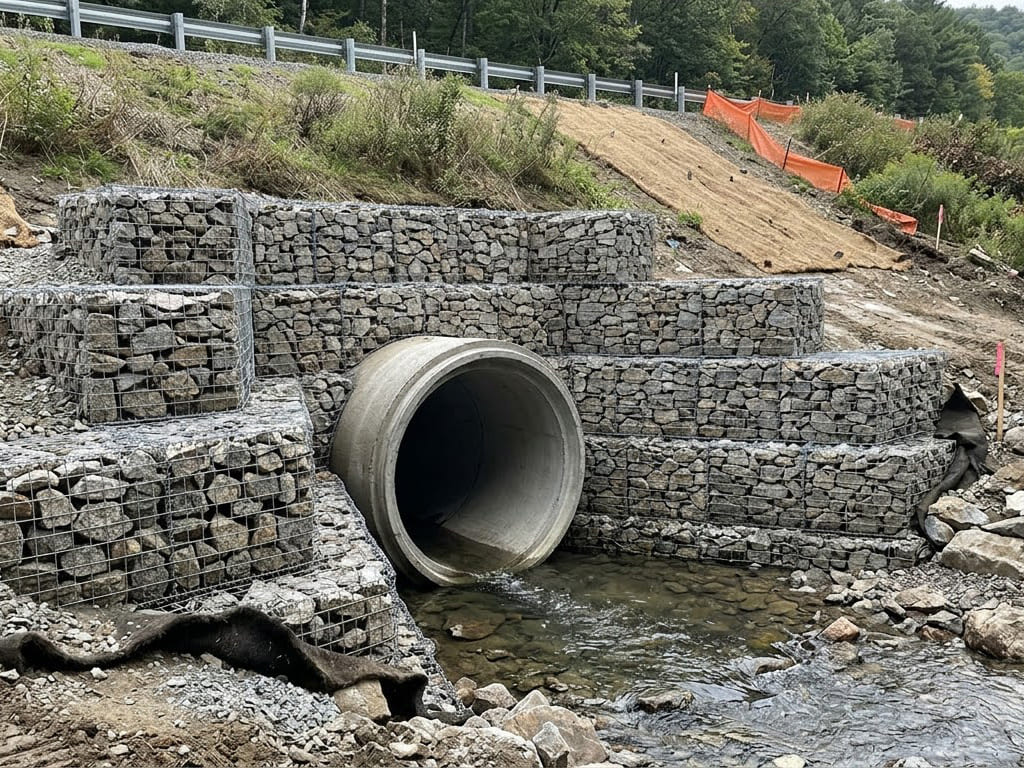

- Портальные стенки и открылки оголовков: Монтируются из коробчатых габионов высотой 0,5 и 1,0 м. Они удерживают грунт насыпи дорожного полотна, предотвращая его осыпание в русло водотока.
- Водобойные колодцы и гасители энергии: Ступенчатые перепады из габионных блоков на выходе из трубы эффективно снижают скорость сброса воды, предотвращая размыв дна за пределами инженерного сооружения.
- Отводящие русла и кюветы: Сопряжение откосных стенок с водосбросными лотками исключает боковую эрозию грунта.
Роль геотекстиля в конструкции

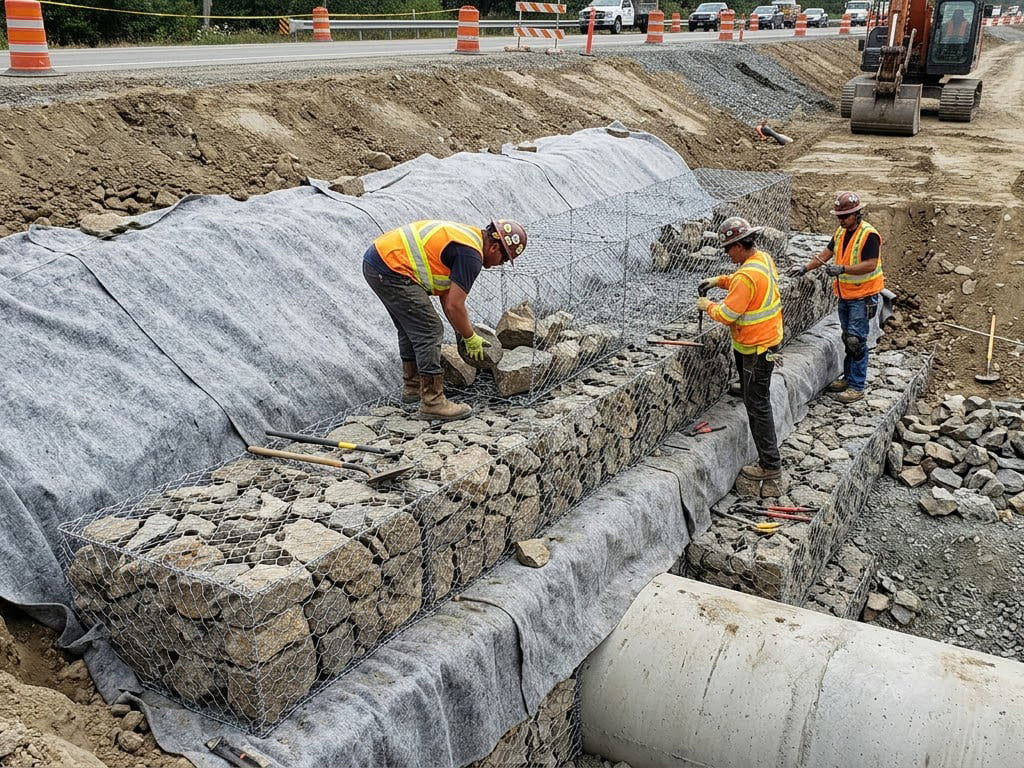

Монтаж габионов на водопропускных объектах выполняется исключительно по слою нетканого иглопробивного геотекстиля (дорнита) поверхностной плотностью от 250 до 350 г/м²:
- Исключение суффозии: Геополотно свободно пропускает фильтрующуюся воду, но задерживает мелкие фракции грунта, исключая вымывание основания из-под каменной кладки.
- Равномерное распределение нагрузок: Геотекстиль выполняет роль разделительного и армирующего слоя, компенсируя точечные осадки грунта насыпи.
Преимущества габионных систем перед монолитным бетоном
- Гибкость и трещиностойкость: В отличие от жестких монолитных железобетонных оголовков, габионы сохраняют целостность при естественных осадках дорожной насыпи и морозном пучении грунта.
- Самодренирование: Свободное прохождение поровых и грунтовых вод снимает гидростатическое давление на стенки оголовка.
- Экологичность и консолидация: Со временем пространство между камнями кольматируется частицами ила и прорастает растительностью, превращая объект в естественный монолит повышенной прочности.
Комплексные поставки габионов от компании «ГеоНовации»
Компания «ГеоНовации» осуществляет производство габионов по ГОСТ Р 52132-2003 и ГОСТ Р 51285-99, а также прямые оптовые поставки сертифицированного геотекстиля дорожным и мостостроительным предприятиям.
Для снабжения объектов дорожного строительства доступны:
- Коробчатые габионы (длина 1,5–4 м, ширина 1 м, высота 0,5–1,0 м) из проволоки плотного горячего цинкования;
- Геотекстиль дорнит для гидротехнического дренажа и разделения слоев;
- Проволока вязки и стяжные элементы заводского качества.
